📘 Introducción
En el ámbito de la Educación Técnico Profesional, comprender el funcionamiento de un sistema robótico es un paso esencial para poder diseñar, construir y analizar dispositivos automatizados que respondan a situaciones concretas. Un sistema robótico no es solo un conjunto de componentes electrónicos conectados, sino un organismo técnico que integra entrada, procesamiento y salida para interactuar con el entorno de forma inteligente.
Desde un semáforo controlado por sensores, hasta un brazo mecánico que empaqueta productos o un sistema de riego automático, todos comparten la misma lógica estructural. Esta lección propone desarmar esa lógica, entender sus partes y analizar cómo, cuándo se integran pedagógicamente, se convierten en poderosos entornos de aprendizaje técnico y creativo.
🔧 ¿Qué es un sistema robótico?
Un sistema robótico es una unidad técnica compuesta por elementos físicos y lógicos que permite a una máquina percibir datos del entorno, tomar decisiones y ejecutar acciones físicas en base a una programación previa. Se trata de un sistema cibernético (que puede retroalimentarse), diseñado para operar de manera autónoma o semiautónoma, ejecutando tareas específicas que antes requerían intervención humana.
Su estructura básica sigue el modelo funcional de tres bloques:
Esta lógica, similar a otros sistemas de control automático, es la base conceptual para diseñar robots funcionales desde los niveles iniciales de formación técnica.
1. Sensores – Entrada del sistema
Los sensores permiten al robot observar o detectar variables físicas del entorno. Son la “percepción” del sistema, y actúan como los sentidos del robot.
Características:
Transforman magnitudes físicas (luz, temperatura, presión, distancia) en señales eléctricas o digitales.
Pueden ser analógicos (varían en un rango continuo) o digitales (detectan solo dos estados: sí/no).
Pueden trabajar en conjunto, brindando al sistema una visión compleja del contexto.

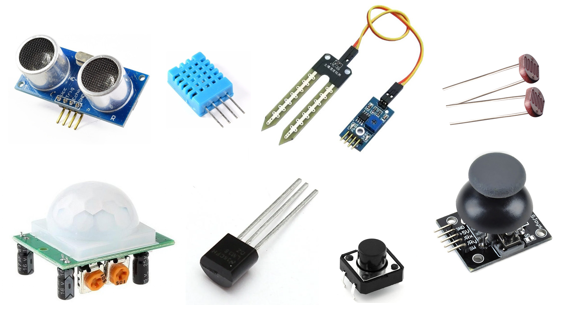

Ejemplos funcionales:
Sensor ultrasónico: Mide distancia usando rebote de ondas de sonido.
Sensor de humedad de suelo: Detecta si la tierra está seca o húmeda.
LDR (resistencia dependiente de la luz): Mide la intensidad lumínica.
Botón pulsador: Registra acciones humanas simples (encendido/apagado, elección de opción).
Sensor de temperatura DHT11: Mide temperatura y humedad ambiente.
🎓 En términos pedagógicos, el trabajo con sensores permite introducir variables del mundo físico, promover análisis cuantitativos y contextualizar el aprendizaje técnico.
2. Controlador – Procesamiento
El controlador es el centro lógico del sistema. Es donde ocurre el procesamiento de la información y la toma de decisiones. Recibe señales de entrada (provenientes de sensores), las compara con las condiciones programadas y, en base a eso, genera órdenes de salida hacia los actuadores.
Características:
Se programa previamente, ya sea con lenguajes de texto (como C++, Python) o mediante entornos visuales por bloques.
Permite aplicar estructuras de control: condicionales, bucles, temporizadores, eventos y lógica de comparación.
Según el modelo, puede:
Almacenar datos,
Comunicarse con otros dispositivos,
Controlar múltiples entradas/salidas de manera simultánea.
Ejemplos comunes en educación técnica:

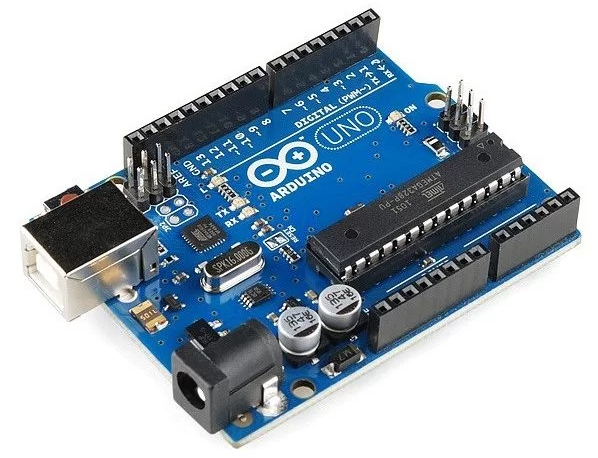

Arduino Uno: Versátil, económico, de código abierto. Ideal para proyectos con sensores, motores, luces y relés. Muy usado en Educación Técnico Profesional para enseñar lógica de control y prototipado funcional.
Micro:bit: Placa compacta y segura, ideal para nivel inicial. Se programa de forma visual o en texto, y permite introducir conceptos básicos de entrada/procesamiento/salida de manera accesible.

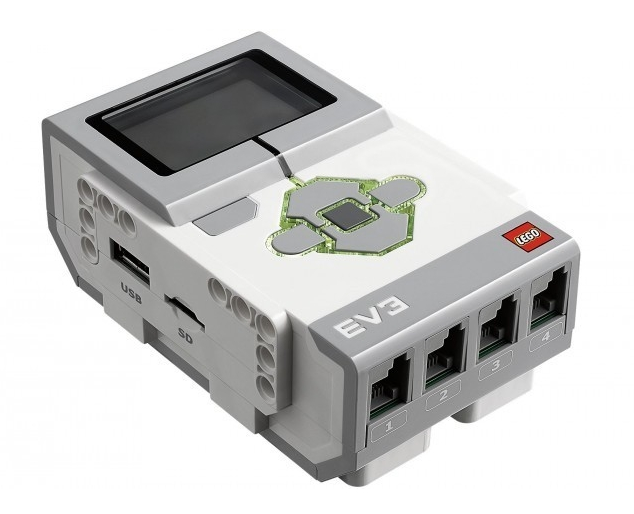

LEGO EV3 / Spike Prime: Plataformas integradas que combinan estructura física (con piezas modulares) y control lógico. Muy utilizadas en niveles medios para proyectos didácticos gamificados e interdisciplinarios.
Raspberry Pi: Microcomputadora con sistema operativo (Linux), más potente que un microcontrolador. Permite combinar robótica con redes, visión artificial, IoT, inteligencia artificial y programación avanzada. Recomendada para proyectos más complejos o para estudiantes avanzados en formación técnica.

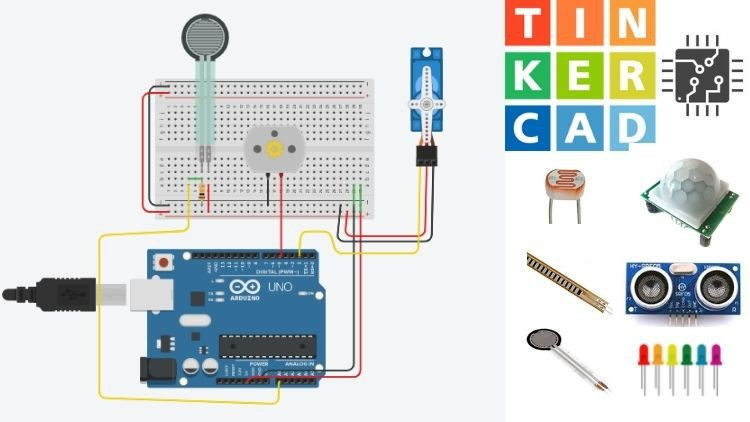

Simuladores como Tinkercad Circuits: Herramientas digitales que permiten programar y testear placas como Arduino de manera virtual, sin necesidad de hardware físico. Muy útiles en propuestas de enseñanza virtual o en instituciones con recursos limitados.
💡 Trabajar con controladores fomenta el pensamiento computacional, la abstracción, el razonamiento lógico y la capacidad de modelar situaciones reales mediante código. Además, permite que los y las estudiantes diseñen soluciones autónomas a problemas concretos, articulando saberes técnicos desde una perspectiva proyectual.
3. Actuadores – Salida del sistema
Los actuadores son los elementos encargados de ejecutar la acción física visible. Son el “cuerpo” del robot, controlados directamente por la lógica del controlador. Transforman señales eléctricas en efectos físicos: luz, sonido, movimiento, etc.
Características:
Pueden ser simples (un LED que se enciende) o complejos (un brazo robótico de 3 ejes).
Funcionan en base a señales digitales o PWM (modulación de ancho de pulso).
Necesitan alimentación adecuada, y a veces protección (como relés o transistores).

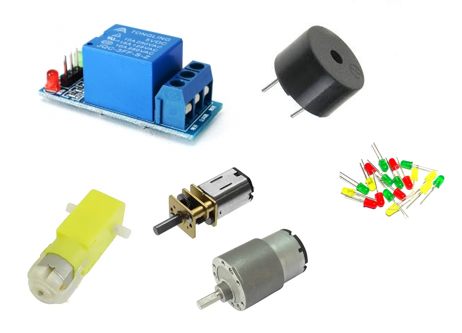

Ejemplos frecuentes:
Motores DC: Generan movimiento continuo (ruedas, poleas).
Servomotores: Permiten rotación controlada a un ángulo preciso.
Relés: Activan cargas externas como bombas o luces de 220 V.
LEDs: Emiten luz como señal, alerta o parte de un proceso.
Zumbadores: Producen sonidos de advertencia o señalización.
🛠 El trabajo con actuadores permite traducir la lógica abstracta en acción visible, fortaleciendo la conexión entre programación y efectos reales.
Relación entre bloques: Un flujo continuo
Todo sistema robótico funciona a través de un ciclo dinámico de tres etapas que se repiten constantemente:
Entrada (Input) → ¿Qué está pasando en el entorno?
Procesamiento → ¿Qué decisión se toma con esa información?
Salida (Output) → ¿Qué acción concreta se ejecuta?
Este ciclo se puede representar así:
Pero en los sistemas más inteligentes o autónomos, esta secuencia no es lineal: Los sensores continúan leyendo el entorno después de la acción, lo que permite ajustar o cambiar la respuesta. Esto se llama retroalimentación.
Si incluimos este comportamiento cíclico, el diagrama sería:

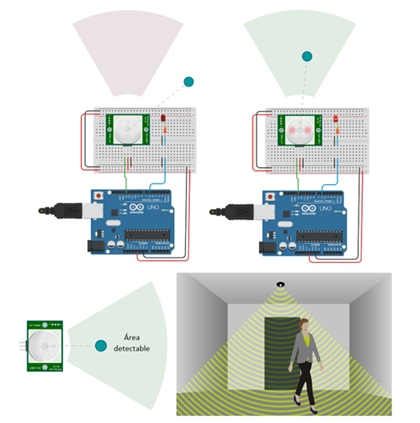

Ejemplo aplicado: Sensor PIR + LED
🎯 ¿Qué queremos lograr?
Encender una luz (LED) cuando se detecta movimiento con un sensor PIR (infrarrojo pasivo), y apagarla cuando ya no haya movimiento.

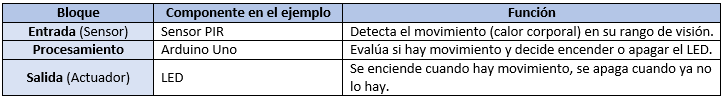

🔁 Análisis por bloques
🔁 ¿Dónde está el “flujo continuo”?
Este sistema se repite todo el tiempo mientras esté funcionando:
El PIR mide continuamente si hay movimiento.
El Arduino recibe esa señal, evalúa si es HIGH o LOW.
El Arduino enciende o apaga el LED.
El sensor vuelve a medir: Si no detecta más movimiento, el controlador apaga el LED.
🔄 Así, el sistema se adapta a lo que ocurre en tiempo real. Cada acción genera una nueva entrada, que inicia de nuevo el ciclo.
https://www.tinkercad.com/things/hdVvL7j85pZ-ejemplo-aplicado-sensor-pir-led
¿Qué pasa si hay retroalimentación?
Aunque este ejemplo básico no “mide el efecto del LED” directamente, sí actúa en tiempo real en base al entorno. Eso ya representa una retroalimentación simple: El sistema no se ejecuta una sola vez, sino que:
Se ajusta a medida que el entorno cambia.
Modifica la salida en función de lo que detectan los sensores después de cada acción.
En sistemas más complejos, la retroalimentación puede ser más avanzada:
Por ejemplo: Un robot que mide si el giro fue correcto y lo corrige.
O un termostato que apaga una estufa al llegar a cierta temperatura.
¿Por qué es importante enseñar esto?
Porque ayuda a que los estudiantes piensen en procesos, no en acciones sueltas.
Porque modelar esta estructura les permite resolver problemas reales con lógica técnica.
Porque enseña la idea de sistema vivo, donde todo está conectado y cada acción tiene consecuencias que deben ser observadas.
📖 Lectura reflexiva
Diseñar sistemas, transformar miradas: La robótica como lenguaje técnico y pedagógico
Pensar un sistema robótico no es simplemente imaginar un conjunto de cables conectados ni seguir instrucciones al pie de la letra. Es entrar en una lógica técnica que exige observar, interpretar y actuar con propósito. Es pasar de la enseñanza de procedimientos aislados a la construcción de sistemas con sentido funcional y pedagógico.
Cuando trabajamos con nuestros estudiantes en el diseño de un sistema robótico —por más simple que parezca— los estamos invitando a leer el mundo como un conjunto de problemas posibles de resolver con tecnología. Ya sea un semáforo, una barrera automática o un sistema de riego, detrás de cada proyecto hay una oportunidad para entender cómo interactúan los datos, la lógica, y las acciones en tiempo real.
Un sistema robótico, en esencia, imita un ciclo vital de decisión técnica:
Observa el entorno (sensor),
Evalúa una situación (controlador),
Interviene con una acción (actuador),
Y vuelve a observar para ajustar.
Este circuito, cuando es enseñado como tal, no solo transmite contenido técnico. Enseña una forma de pensar en procesos, de abstraer problemas reales, de imaginar soluciones posibles y de asumir consecuencias técnicas de cada elección.
📌 El poder de enseñar sistemas
Cuando la robótica se presenta en el aula como una suma de prácticas sin conexión, pierde su sentido pedagógico. Pero cuando se plantea como la construcción de sistemas inteligentes, permite que los y las estudiantes:
Comprendan que cada componente tiene un propósito en el conjunto.
Experimenten la relación entre programación y acción física.
Descubran que los errores no son fracasos, sino parte del proceso de diseño.
Y sobre todo, que la técnica puede ser creativa, crítica y contextualizada.
Enseñar robótica desde la lógica de sistemas es, también, una forma de enseñar ciudadanía tecnológica: entender cómo operan los dispositivos que nos rodean, cómo se programan las decisiones automáticas y cómo intervenir activamente en ese mundo que muchas veces parece opaco.
🏫 Para el rol docente
Como docentes de Educación Técnico Profesional, estamos llamados a transformar la mirada técnica: No se trata solo de “saber conectar sensores”, sino de comprender y enseñar cómo se piensan sistemas integrados, cómo se interpretan problemas reales y cómo se actúa con conocimiento, criterio y creatividad.
Diseñar un sistema robótico en el aula es un acto pedagógico potente: Es invitar a los estudiantes a construir modelos de funcionamiento, a anticipar comportamientos, a validar ideas con pruebas y a explicar decisiones con lenguaje técnico. Es ayudarlos a convertirse en técnicas y técnicos que piensan lo que hacen, y no solo en operadores que repiten lo aprendido.
✍️ Preguntas para reflexionar
¿Cómo cambia la enseñanza cuando dejamos de “hacer prácticas sueltas” y empezamos a pensar en sistemas?
¿De qué forma podrías proponer a tus estudiantes un proyecto que implique sensar, procesar y actuar sobre un entorno real de la escuela?
¿Qué capacidades técnicas y pedagógicas se ponen en juego al trabajar con lógica de sistemas?
¿Cómo podés acompañar a tus estudiantes para que comprendan que programar no es solo escribir código, sino tomar decisiones lógicas con consecuencias reales?
¿Qué primer paso podrías dar para incorporar esta mirada sistémica a tu planificación?
“Un robot no es solo un conjunto de partes: Es una forma de pensar, un modelo de relación entre datos y acción, entre lo que se percibe y lo que se decide. Enseñar a construir sistemas robóticos es enseñar a leer el mundo como un espacio donde intervenir con conocimiento, creatividad y sentido.”
